B1306 δρόμος JiaXing, ZheJiang, Κίνα 314001 Plaza No.1238 Hongxing ορόσημων | tony@hainafastener.com |
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | 10.9 βαθμός | Σύστημα της μέτρησης: | Μετρικός |
---|---|---|---|
Διάμετρος: | M8 | φινίρισμα: | Ψευδαργύρου επιμεταλλωμένα |
Τύπος: | Κεφάλι φλαντζών | Συσκευασία Λεπτομέρειες: | μικρές κιβώτιο + χαρτοκιβώτιο + παλέτα |
Πρότυπο: | ISO, DIN, ANSI, ΜΒ | παράδοση: | 25 ημέρες |
Μέγεθος διάμετρος-νημάτων: | UNC | Κεφάλι: | ΦΛΑΝΤΖΑ ΔΕΚΑΕΞΑΔΙΚΟΥ |
Υψηλό φως: | Μπουλόνι φλαντζών δεκαεξαδικού,ανοξείδωτες βίδες hex χάλυβα |

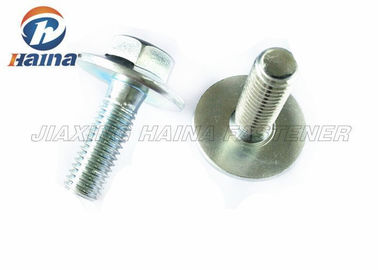

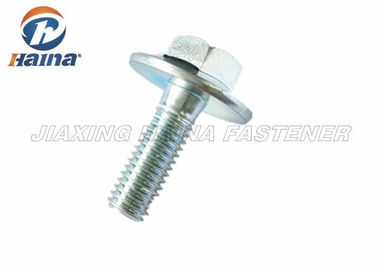

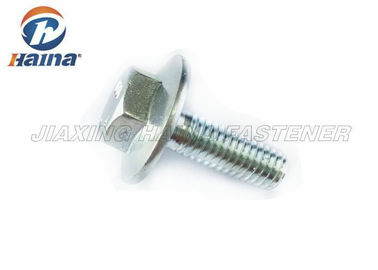

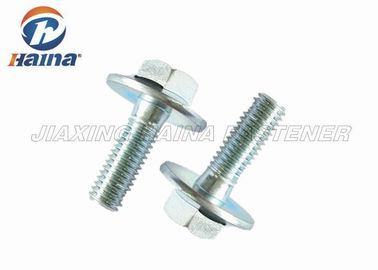

Το αριστερό πλήρες νήμα UNC 10,9 μπλε ψευδάργυρος βαθμού κάλυψε τα επικεφαλής μπουλόνια φλαντζών DIN 6921Hex
1. Περιγραφή προϊόντων
Το μπουλόνι φλαντζών δεκαεξαδικού είναι ένα ενός κομματιού σφυρηλατημένο μπουλόνι με ένα κεφάλι πλυντηρίων δεκαεξαδικού. Το κεφάλι πλυντηρίων πάντα σε 2 τύπους, την κομμένη οδοντωτά φλάντζα και την ομαλή φλάντζα, η αποκαλούμενη επίπεδη επιφάνεια ρουλεμάν. Μπουλόνια φλαντζών δεκαεξαδικού που γίνονται πάντα από το μέσο χάλυβα άνθρακα, το χάλυβα κραμάτων και το ανοξείδωτο.
Μετρικά μπουλόνια φλαντζών δεκαεξαδικού χάλυβα άνθρακα σειράς που παρέχονται γενικά στην κατηγορία 8,8, την κατηγορία 10,9 και την κατηγορία 12,9 ως perDIN6921 και πρότυπα του ISO. Η επεξεργασία επιφάνειας θα μπορούσε να είναι στο μαύρο οξείδιο, που γαλβανίζει, dacromate. Το δεκαεξαδικό ανοξείδωτου έβαλε φλάντζα στα μπουλόνια επίσης διαθέσιμα σε SS304 και SS316, κατηγορία A2-70 και a4-80.
Σειρά ίντσας σύμφωνα με τις διαστάσεις Ansi B18.2.1 που παρέχονται πάντα στο βαθμό 5 και το βαθμό 8 σύμφωνα με τα πρότυπα της SAE στο χάλυβα άνθρακα και το χάλυβα κραμάτων. 18-8 το δεκαεξαδικό ανοξείδωτου που βάζεται φλάντζα βιδώνει επίσης διαθέσιμο.
Τεχνικά σχέδια μπουλονιών φλαντζών δεκαεξαδικού DIN και Ansi τα τυποποιημένα, παρακαλώ χτυπούν κάτω από τις σχετικές φωτογραφίες.
2. Προδιαγραφή
δ | ds | s | συνεχές ρεύμα | Κ | β | Λ | |||
Ονομαστική διάμετρος | Πίσσα νημάτων | Διάμετρος σώματος | Πλάτος στα επίπεδα | Διάμετρος φλαντζών | Επικεφαλής ύψος | Μήκος νημάτων | Μήκη κάτω από το κεφάλι | ||
(χονδροειδής) | Max. | Ελάχιστος. | Max. | Ελάχιστος. | Max. | Max. | Ονομαστικός | ||
M6 | 1 | 6 | 5.82 | 10 | 9.78 | 14.2 | 6.6 | 18 | 10-60 |
M8 | 1.25 | 8 | 7.78 | 13 | 12.73 | 18 | 8.1 | 22 | 12-80 |
M10 | 1.5 | 10 | 9.78 | 15 | 14.73 | 22.3 | 9.2 | 26 | 16-80 |
M12 | 1.75 | 12 | 11.73 | 16 | 15.73 | 26.6 | 11.5 | 30 | 25-120 |
M14 | 2 | 14 | 13.73 | 18 | 17.73 | 30.5 | 12.8 | 34 | 30-120 |
M16 | 2 | 16 | 15.73 | 21 | 20.67 | 35 | 14.4 | 38 | 40-120 |
M20 | 2.5 | 20 | 19.67 | 27 | 26.67 | 43 | 17.1 | 46 | 40-120 |
(Πρότυπα που καθορίζονται από το ISO 898-1 – οργάνωση διεθνών προτύπων, DIN 6921) |
Διάμετρος | Μέγεθος δεκαεξαδικού | Διάμετρος φλαντζών | Φέρουσα διάμετρος | Επικεφαλής πάχος | Πάχος φλαντζών |
Φ | Β | B1 | Χ | Κ | |
Nom | Max | Λ. | Max | Λ. | |
1/4» | 3/8» | 0,56 | 0,48 | 0,28 | 0,04 |
5/16» | 1/2» | 0,68 | 0,6 | 0,32 | 0,05 |
3/8» | 9/16» | 0,81 | 0,73 | 0,39 | 0,06 |
7/16» | 5/8» | 0,93 | 0,85 | 0,46 | 0,07 |
1/2» | 3/4» | 1.07 | 0,98 | 0,51 | 0,08 |
9/16» | 13/16 | 1.19 | 1.1 | 0,57 | 0,09 |
5/8» | 15/16 | 1.33 | 1.23 | 0,62 | 0,1 |
3/4» | 1 1/8 | 1.59 | 1.47 | 0,73 | 0,11 |
3. Εφαρμογή
Οι βίδες φλαντζών δεκαεξαδικού καλούνται συνήθως μπουλόνια πλαισίων λόγω της δημοτικότητάς τους στη μεταφέροντας με φορτηγό βιομηχανία για τη χρήση στη συνέλευση των ραγών πλαισίων φορτηγών. Οι βίδες φλαντζών δεκαεξαδικού χρησιμοποιούνται επίσης στις εφαρμογές φλαντζών σωλήνων επειδή η μεγαλύτερη περιοχή ρουλεμάν κάτω από τις επικεφαλής βοήθειες εξασφαλίζει ότι το στόλισμα συμπιέζεται ομοιόμορφα για να αποβάλει τις διαρροές. Η βίδα φλαντζών δεκαεξαδικού μπορεί να χρησιμοποιηθεί σε οποιαδήποτε συνέλευση που χρησιμοποιεί αυτήν την περίοδο έναν κεφαληφόρο κοχλία και ένα πλυντήριο δεκαεξαδικού για να αποβάλει το πλυντήριο.
Η σοβαρή γραμμή προϊόντων μηχανών βιδών φλαντζών δεκαεξαδικού γίνεται στις διαστάσεις που διευκρινίζονται στη βιομηχανική τυποποιημένη IFI -111 ιδρύματος συνδέσμων. Το κεφάλι κατασκευάζεται με ένα πλήρες τακτοποιημένο δεκαεξαδικό για να αποτρέψει το γαλλικό κλειδί και του δεκαεξαδικού κατά τη διάρκεια της εγκατάστασης ή της αφαίρεσης. Τα φέροντα πρόσωπα είναι ομαλά για να εξασφαλίσουν ομοιόμορφη απόδοση έντασης ροπής και αυτή μέγιστα φορτία σφιγκτηρών επιτυγχάνεται.
4. Πλεονεκτήματα
1. Αγαθό μετά από την υπηρεσία πωλήσεων. Οποιοδήποτε μικρό πρόβλημα που συμβαίνει θα είναι λυμένος το περισσότερο γρήγορος χρόνος
2. Πολλά έτη εμπειρίας εξαγωγής
3. Ο κατάλογος προδιαγραφών είναι διαθέσιμος κατόπην του αιτήματός σας
4. Καλωσορίστε για να στείλετε την έρευνα, θα απαντήσουμε σύντομα.
5. Προτρέψτε την αποστολή με τα επαγγελματικά έγγραφα
6. Συσκευασία συνήθειας, με τη φωτογραφία πριν από την αποστολή
7. Υψηλός - ποιότητα και ανταγωνιστική τιμή.
